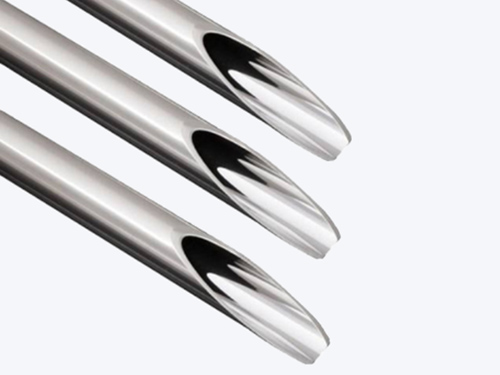

不銹鋼 EP 管（電解拋光管）因表面潔凈度高、耐腐蝕性強，廣泛應用于高純流體輸送（如半導體、制藥、食品、化工等領域），其安裝流程核心是保護潔凈表面、保證密封可靠性、避免雜質污染，需嚴格遵循 “準備 - 預處理 - 連接 - 固定 - 試驗 - 清潔鈍化” 的邏輯步驟，具體如下：
一、安裝前準備（核心：潔凈與匹配）
1. 現場條件準備
安裝環境需保持無塵、無油污、干燥，避免與碳鋼、水泥等易污染材質交叉接觸（防止鐵離子污染 EP 表面）；
高純領域（如半導體）需在潔凈車間（Class 100/1000）內施工，操作人員需穿潔凈服、戴無粉手套，禁止徒手觸摸 EP 管內壁及密封面。
2. 管材與配件檢查
管材驗證：核對 EP 管的材質（304/316L 為主）、規格（管徑、壁厚）、EP 檢測報告（表面粗糙度 Ra≤0.2μm、鈍化膜完整性），外觀無劃痕、銹蝕、油污、變形；
配件匹配：選用同材質（316L 優先）的 EP 級配件（卡套接頭、焊接接頭、閥門、法蘭等），配件需經脫脂、鈍化處理，密封件（如 O 圈）需兼容輸送介質（如 PTFE、氟橡膠）；
工具準備：專用切管器（旋轉式 / 液壓式，避免毛刺）、去毛刺工具（內外壁專用刮刀）、潔凈脫脂劑（異丙醇、無水乙醇）、高純氬氣（99.99% 以上，焊接用）、自動 TIG 焊機（焊接連接）、力矩扳手（卡套連接）、壓力試驗設備（高純氮氣瓶、壓力表）。
3. 技術交底與規劃
確認管道走向、支架位置、接口類型（焊接 / 卡套 / 法蘭），避免管道急彎、死端（防止流體滯留）；
預留熱脹冷縮補償空間（如設置膨脹節、柔性接頭），計算支架間距（管徑≤25mm 時間距≤1.5m，管徑 25-50mm 時≤2m）。
二、管材預處理（核心：無毛刺、無油污、潔凈）
EP 管表面的微小雜質、毛刺會導致流體湍流、污染介質，預處理是安裝關鍵：
1. 切管（保證切口平整無毛刺）
采用專用旋轉切管器（禁止使用砂輪切割，避免鐵屑污染），切割時緩慢勻速，確保切口與管道軸線垂直（垂直度偏差≤0.5°）；
若管徑較大（≥50mm）需用等離子切割，切割后必須用角磨機 + 砂輪片（專用不銹鋼砂輪）打磨切口，去除氧化皮和毛刺。
2. 去毛刺與倒角
用內外壁專用去毛刺工具：先去除內壁毛刺（重點，避免流體沖刷時脫落污染），再處理外壁毛刺，倒角角度為 15°-30°（便于插入接頭或焊接對口）；
去毛刺后用潔凈布蘸取無水乙醇擦拭切口，確認無鐵屑、金屬粉末殘留。
3. 脫脂與清潔
若管材 / 配件表面有油污，用脫脂劑（如三氯乙烯、異丙醇）浸泡 10-15 分鐘，或用潔凈布蘸脫脂劑反復擦拭；
脫脂后用去離子水沖洗 3-5 次，再用高純氮氣（N?）吹掃干燥（避免水分殘留導致氧化）；
清潔后的管材需用潔凈塑料袋密封管口，避免二次污染。
4. 管材矯直
彎曲的 EP 管需用專用矯直器（手動 / 液壓）緩慢矯直，避免用力過猛導致管材變形或表面劃傷（矯直后直線度偏差≤0.5mm/m）。
三、管道連接（核心：密封可靠、無氧化）
EP 管的連接方式主要有自動 TIG 焊接（高純領域首選）、卡套連接（快速拆卸）、法蘭連接（大管徑 / 高壓場景），不同方式流程不同：
1. 自動 TIG 焊接（推薦高純流體場景）
對口準備：將兩根 EP 管的切口對齊，對口間隙控制在 0.1-0.3mm（過小易未焊透，過大易燒穿），且管道軸線同軸度偏差≤0.2mm；
氬氣保護：焊接前用高純氬氣對管道內部吹掃 5-10 分鐘（置換空氣，防止內壁氧化），焊接過程中持續通氬氣保護（內壁氬氣流量 5-10L/min，外壁保護流量 10-15L/min）；
焊接參數：采用直流正接，電流 80-150A（根據管徑 / 壁厚調整），焊接速度 5-10mm/s，鎢極伸出長度 2-3mm（避免鎢極污染焊縫）；
焊后處理：焊接完成后繼續通氬氣冷卻 3-5 分鐘，焊縫表面需光滑、無氣孔、無夾渣、無未焊透（焊縫成形系數≥1.5），禁止敲擊焊縫（防止破壞鈍化膜）。
2. 卡套連接（快速安裝、便于檢修）
接頭組裝：按 “接頭體→前卡套→后卡套→螺母” 的順序組裝配件，確保卡套方向正確（前卡套刃口朝向接頭體錐面）；
管材插入：將預處理后的 EP 管插入接頭體底部，確保插入深度到位（標記線與接頭體端面平齊），禁止管材傾斜；
擰緊固定：先用手擰緊螺母，再用力矩扳手按廠家推薦力矩擰緊（如管徑 12mm，力矩 15-20N?m），避免過緊導致卡套變形、過松導致泄漏；
二次緊固：首次擰緊后，松開螺母再重新擰緊（確保卡套與管材、接頭體充分貼合，密封可靠）。
3. 法蘭連接（大管徑 / 高壓場景）
選用 EP 級法蘭（平焊 / 對焊法蘭），法蘭密封面需潔凈無劃痕（推薦 RF 突面或 FF 全平面）；
安裝密封墊片（PTFE 或金屬纏繞墊，需經脫脂處理），確保墊片居中無偏移；
用對角交叉法均勻擰緊螺栓，避免法蘭受力不均導致泄漏（螺栓擰緊力矩按法蘭規格計算，如 DN50 法蘭，力矩 40-60N?m）。
四、管道固定與支撐（核心：防振動、防腐蝕）
1. 支架安裝
選用不銹鋼 304/316L 材質支架（避免與 EP 管產生電化學腐蝕），支架表面需光滑無毛刺，與管道接觸處墊高純橡膠墊（食品級 / PTFE 材質，防止劃傷 EP 表面）；
支架間距嚴格按設計要求：管徑≤15mm 時≤1.2m，15-25mm 時≤1.5m，25-50mm 時≤2m，50-100mm 時≤2.5m，避免管道自重導致變形；
水平管道支架需略向排水方向傾斜（坡度 1‰-3‰），便于排空和吹掃。
2. 熱脹冷縮補償
管道長度超過 10m 時，需設置膨脹節（不銹鋼波紋膨脹節）或柔性接頭，補償溫度變化導致的伸縮（避免管道拉脫或接頭泄漏）；
靠近閥門、泵等振動源的管道，需安裝減振支架（如彈簧支架），減少振動對接口密封性的影響。
五、壓力試驗與泄漏檢測（核心：驗證密封）
EP 管安裝后需通過嚴格試驗，確保無泄漏、滿足耐壓要求，試驗介質需潔凈無污染：
1. 試驗介質選擇
高純流體管道：用高純氮氣（N?） 或去離子水（電導率≤1μS/cm）；
禁止用壓縮空氣（含油、含塵）或油污類介質（污染 EP 表面）。
2. 強度試驗（驗證耐壓能力）
試驗壓力：為設計工作壓力的 1.5 倍（如工作壓力 0.6MPa，試驗壓力 0.9MPa）；
保壓時間：≥30 分鐘，期間用壓力表監測壓力變化，壓降≤5% 為合格；
若用氣體試驗，需緩慢升壓（每級升壓≤0.2MPa，穩壓 5 分鐘后再升壓），防止管道沖擊損傷。
3. 嚴密性試驗（驗證泄漏）
試驗壓力：為設計工作壓力的 1.0 倍；
檢測方法：
普通場景：用潔凈肥皂水涂抹焊縫、卡套接口、法蘭等部位，無氣泡產生為合格；
高純 / 高壓場景：用氦檢漏儀檢測（靈敏度 10??Pa?m3/s），無氦氣泄漏為合格；
保壓時間：≥2 小時，壓力無波動為合格。
4. 試驗后處理
試驗合格后，用高純氮氣吹掃管道（流速≥10m/s），排空殘留介質（水或氣體），確保管道內部無積液、無雜質。
六、清潔與鈍化處理（核心：恢復耐腐蝕性能）
安裝和試驗過程中可能破壞 EP 管表面的鈍化膜，需進行最終清潔鈍化：
1. 深度清潔
用去離子水沖洗管道內部（流速≥5m/s），去除殘留的試驗介質、灰塵等雜質；
若管道內有油污，用無水乙醇循環沖洗，再用去離子水漂洗至流出水的電導率與進水一致。
2. 鈍化處理
采用硝酸鈍化法：配置 5%-10% 的硝酸溶液（常溫），將管道充滿溶液浸泡 30-60 分鐘（或循環鈍化），鈍化過程中避免溶液接觸碳鋼材質；
鈍化后用去離子水反復沖洗，直至流出水的 pH 值為中性（6-8），無硝酸殘留；
用高純氮氣吹掃管道，直至內部完全干燥（露點≤-40℃）。
3. 管口密封
干燥后的管道需用潔凈塑料堵頭或密封帽封閉管口，避免運輸或后續使用前的污染。
七、安裝后注意事項
禁止在管道上焊接臨時支架、敲擊管道表面（防止劃傷 EP 層）；
管道運行前需再次用高純氮氣吹掃 10-15 分鐘，去除可能殘留的雜質；
定期檢查支架、接頭狀態，避免振動導致的松動或泄漏；
若管道需切割返修，需重新按 “切管 - 去毛刺 - 清潔 - 連接 - 試驗” 流程處理，禁止直接焊接返修。
總結
不銹鋼 EP 管的安裝核心是 “潔凈貫穿全程、連接可靠密封、避免污染損傷”，每個步驟都需圍繞 “保護 EP 表面鈍化膜、防止雜質進入管道” 展開。不同應用場景（如高純半導體 vs 普通化工）可根據需求調整細節（如潔凈等級、檢漏精度），但整體流程需嚴格遵循上述規范，才能確保管道的耐腐蝕性和流體純度。
